配置図(Deployment diagram)

配置図について

配置図とは

配置図とは、システムの物理的な配置・構成を表現する図です。
ソフトウェアの設定ファイルやライブラリ（DLLファイルやjarファイルなど）などの配置を表せます。
配置図で扱う要素は、クラスやパッケージよりも大きな単位として扱いことが多く、システムの広い範囲を表現しやすい図です。

配置図の表記と構造

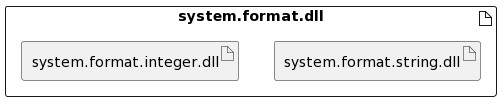

アーティファクト

アーティファクトとは、DLLファイルやjarファイルなどのライブラリを表します。
アーティファクト図形には、右上にファイルのマークを付けた矩形で表記します。

スペック

スペックとは、設定値や設定ファイルを表します。
矩形に「設定値名：設定値」や設定ファイル名を表記します。

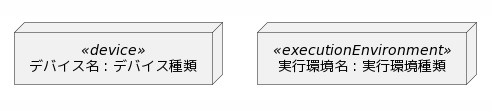

デバイス（ノード）

デバイスとは、物理的なハードウェアや実行環境としてのソフトウェアなどを表します。
デバイスのことを「ノード」と表現する場合もあります。

デバイスは、立方体で表記します。
ハードウェアの場合には、ステレオタイプを「device」と記述します。
ソフトウェア実行環境の場合には、ステレオタイプを「executionEnvironment」と記述します。

配置図の関係性

依存

配置図における依存関係は、依存の関連線で繋ぎます。

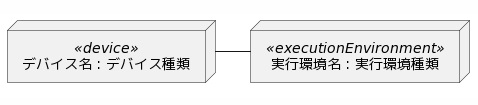

通信経路

通信経路の関連線は、デバイスや実行環境を実線で繋ぎます。
