シーケンス図(Sequence diagram)

シーケンス図について

シーケンス図とは、オブジェクト間の相互作用を時系列に表現する図です。
オブジェクト同士がどのような順番でメッセージを送り合う関係にあるのかを表すことができます。

シーケンス図におけるライフラインは、動作するオブジェクトのことです。
ライフラインが記載された時点でインスタンスが生成され、点線がある間はライフラインが存在していることを示します。
要素図形としては、矩形とその下に伸びる点線で表記します。

実行仕様とは、ライフライン上で処理が実行中であることを意味します。
ライフラインの線の上に白い箱で表現します。
なお、実行仕様のないライフライン（点線の区間）は、実行中ではありませんが、メモリ上にインスタンスが準備されていることを表します。

停止とは、ライフラインを破棄することを意味します。
バツの図形で表記します。
停止はオブジェクトが破棄されたことを示します。

同期メッセージの関連線は、先端が黒塗り三角形の実線で表記します。

非同期メッセージの関連線は、先端が矢印の実線で表記します。

生成メッセージは実行仕様から新しいライフラインを生成します。

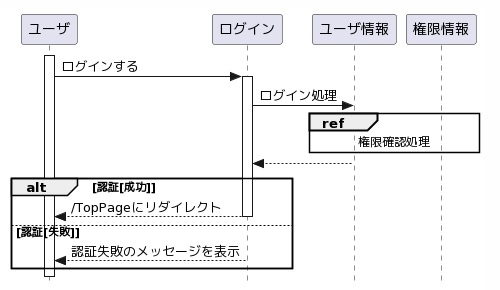

シーケンス図では、複雑な処理を表現するために、複合フラグメントというものが定義されています。
