タイミング図(Timing diagram)

タイミング図について

タイミング図とは、相互作用と状態遷移に関する時間制約を表現する図です。
それぞれのオブジェクトがどのようなタイミングで相互影響を及ぼし、状態変化していくのかを時系列で表現できます。

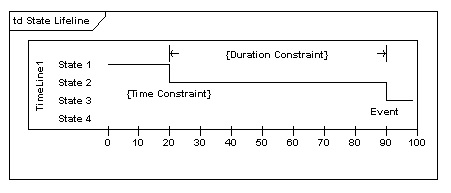

状態ライフラインは、時間の経過に伴うアイテムの状態の変化を示します。
X 軸には、選択された単位で経過時間が表示され、Y 軸には指定された状態のリストがラベル付けされます。

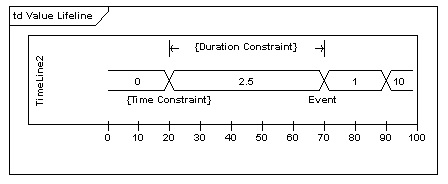

価値ライフラインは、時間の経過に伴うアイテムの価値の変化を示します。
X 軸には、選択された単位で経過時間が表示されます。
値は、値が変化するたびに交差する一対の水平線の間に表示されます。

タイミング図におけるメッセージは、状態が別の状態に影響を与える場合に繋ぎます。
メッセージの関連線は、先端に矢印を加えた実線で表記します。
