ユースケース図(Use case diagram)

ユースケース図について

ユースケース図とは、システムが提供する機能とその利用者を表現する図です。

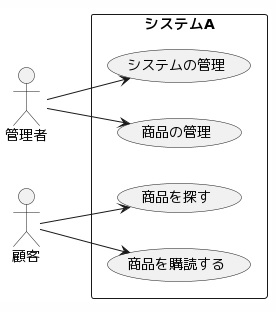

ユースケース図を用いることで、システムにはどのような機能があるのか、だれがその機能を使えるのかを、わかりやすく伝えることができます。

アクターとは、機能を利用する誰かのことです。
アクターの要素図形は、棒人間で表記して、図形の下にアクター名を記載します。

ユースケースとは、システムが備える機能のことです。

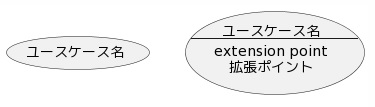

ユースケースの要素図形は、楕円で表記します。
拡張ポイントがある場合には、図形の中央に線を引いて区切り、上にユースケース名、下に拡張ポイントを記載します。

ユースケース図における継承は、あるアクターが別のアクターの属性を引き継いでいることを表現できます。
アクター同士、ユースケース同士を繋ぐ先端に白抜き三角形を加えた実線で表記します。

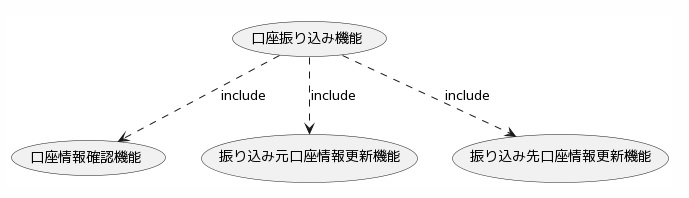

ユースケース図における包括は、あるユースケースが他のユースケースに含まれるという表現ができます。

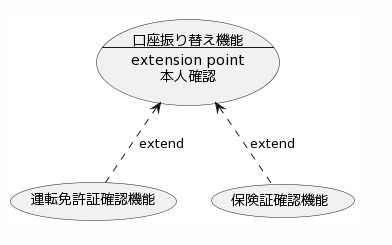

ユースケース図における拡張は、あるユースケースが他のユースケースを（条件付きで）利用するという表現ができます。、
