パッケージ図(Package diagram)

パッケージ図について

パッケージ図とは

パッケージ図とは、定義したクラスやインターフェースをどのようにパッケージに配置するかを表現する図です。
パッケージ図は、パッケージ、クラス、コンポーネント（構成要素）など様々な要素間のインポート関係や依存関係を表すことができるため、サブシステムやモジュール間の構造と依存性を図に表すことが可能になります。

パッケージ図の表記と構造

パッケージ図の表記

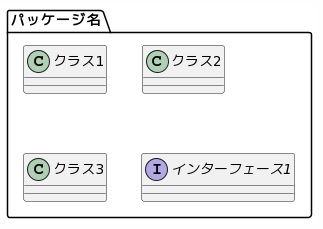

パッケージは、上部に小さなタブが付いた長方形として表示されます。

パッケージ図の関係性

パッケージ図で用いる関連線は、依存とマージです。

パッケージ図の依存線

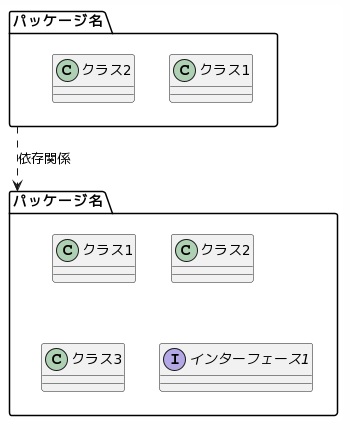

パッケージ同士の依存関係は、依存する側のパッケージから依存されるパッケージへ破線矢印を引くことで表現します。

パッケージ図のマージ

パッケージのマージとは、２つのパッケージを合体させて１つのパッケージとして扱うことです。

備考

PlantUMLにおけるパッケージ図の記述方法


@startuml

package パッケージ名 as package1 {
	class "クラス1"
	class "クラス2"
}

package パッケージ名 as package2 {
	class "クラス1"
	class "クラス2"
	class "クラス3"
	interface "インターフェース1"
}

package1 ..> package2 : 依存関係

@enduml
