相互作用概要図(Interaction overview diagram)

相互作用概要図について

相互作用概要図とは、相互作用の実行順序を表現する図です。
システムの動きを表す相互作用が、全体としてどのような順番で実行されるかを表すことに用います。
つまり、シーケンス図やコミュニケーション図で表現される細かい機能がどのような順番で実行されるかを表現する図です。

インタラクションの要素図形は矩形で表記します。
図形の左上に「ref」と表記して、中央にコミュニケーション図やシーケンス図の名前を表記します。

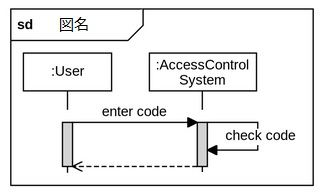

インタラクションを詳細に記述する場合には図形の左上に「sd」と表記して、中央にコミュニケーション図やシーケンス図の名前を表記します。

アクティビティ図と同様に、開始/終了/フロー終了/ディシジョン/マージ/フォーク/ジョイン/タイマーを表記します。
www.uml-diagrams.org-interaction-overview-diagrams

相互作用概要図における関連線は、遷移を表し、実行される遷移順を表現します。
